الشكل 8: كابل الألياف الضوئية

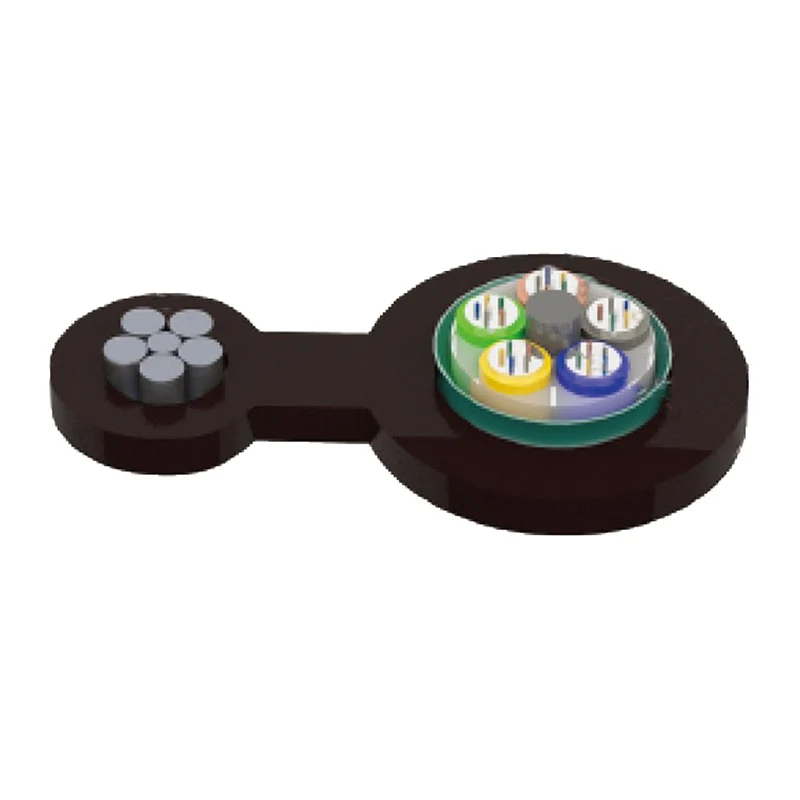

هيكل كابل الألياف الضوئية على شكل 8 هو وضع ألياف ضوئية بطول 250 ميكرومتر في أنبوب فضفاض مصنوع من مادة ذات معامل عالي، ويتم تعبئة الأنبوب السائب بمركب مقاوم للماء. مركز الكابل عبارة عن قلب معدني معزز، ويتم لف الأنبوب السائب (وحبل الحشو) حول قلب التعزيز المركزي لتشكيل قلب كابل دائري مدمج. يتم لف قلب الكابل طوليًا بطبقة من شريط الألمنيوم المطلي بالبلاستيك (APL) ويتم دمجه مع خيوط الأسلاك الفولاذية في غمد من البولي إيثيلين على شكل 8.

إرسال استفسار

وصف المنتج

نظرة عامة أساسية

كابل الألياف الضوئية Orientalfiber الشكل 8 هو منتج اتصالات بصرية علوية ذاتي الدعم تم تطويره وإنتاجه بشكل مستقل من قبل شركة Jiangsu Xuben Photoelectric Technology Co., Ltd.. تم تصميم هذا المنتج لتلبية متطلبات التمديدات العلوية لمسافات طويلة وعالية الاستقرار للاتصالات والطاقة والنقل بالسكك الحديدية وغيرها من الصناعات، ودمج الخصائص الميكانيكية الممتازة والأداء المقاوم للماء وراحة البناء، وهو خيار فعال من حيث التكلفة للمشتريات بالجملة والتطبيقات الهندسية.

الهيكل الأساسي للمنتج

يعتمد كابل الألياف الضوئية Orientalfiber Figure 8 تصميمًا هيكليًا موحدًا وعمليًا: يتم وضع ألياف ضوئية بطول 250 ميكرومتر في أنبوب فضفاض مصنوع من مواد ذات معامل عالي، ويتم ملء الأنبوب السائب بالكامل بمركب مقاوم للماء متخصص. يتم وضع عضو معدني ذو قوة مركزية في قلب الكابل، مع وجود أنبوب فضفاض وحبل تعبئة حوله لتشكيل قلب كابل دائري مدمج. يتم تغطية قلب الكابل طوليًا بطبقة من شريط الألمنيوم المطلي بالبلاستيك (APL)، ويتم دمجه بشكل متكامل مع خيوط الأسلاك الفولاذية لتشكيل غلاف من البولي إيثيلين على شكل 8، وهو الميزة الهيكلية الأساسية لكابل الألياف الضوئية الشكل 8.

مزايا المنتج الرئيسية لعملاء المشتريات

قوة شد عالية وراحة في البناء

يوفر السلك الفولاذي المجدول الذي تم تكوينه في كابل الألياف الضوئية الشكل 8 مقاومة شد عالية جدًا، مما يدعم التركيب العلوي المباشر ذاتي الدعم. يلغي هذا التصميم الحاجة إلى مكونات إضافية حاملة للحمل في البناء الهندسي، مما يقلل بشكل فعال من تكاليف عمالة التركيب والمواد في الموقع، ويختصر فترة البناء الإجمالية لمشاريع المشتريات واسعة النطاق.

القدرة على التكيف الميكانيكية ودرجة الحرارة مستقرة

يتمتع كابل الألياف الضوئية الشكل 8 بأداء ميكانيكي ممتاز وتحمل واسع لدرجات الحرارة، ويتكيف مع بيئات التمديد الخارجية المعقدة مثل درجات الحرارة المرتفعة ودرجات الحرارة المنخفضة والرياح. إنه يحافظ على أداء نقل مستقر في التشغيل الخارجي طويل المدى، مما يقلل من معدل الفشل وتكلفة الصيانة اللاحقة لخطوط الاتصال، وهو أمر بالغ الأهمية لتشغيل المشروع على المدى الطويل.

مقاومة فائقة للماء والرطوبة

يتم تطبيق تقنيات متعددة مقاومة للماء على كابل الألياف الضوئية الشكل 8 لضمان الموثوقية على المدى الطويل: يعتمد عضو القوة المركزية مادة الأسلاك الفولاذية، ويمتلئ الأنبوب السائب بمركب خاص مقاوم للماء، ويتم ملء قلب الكابل بالكامل بنسبة 100%، ويتم إضافة حاجز الرطوبة APL. يعمل الهيكل المقاوم للماء متعدد الطبقات على منع تسرب الماء والرطوبة بشكل فعال، مما يحمي الألياف الضوئية الداخلية ويطيل عمر خدمة الكابل.

مواد حماية عالية القوة

يستخدم الأنبوب السائب لكابل الألياف الضوئية الشكل 8 مواد عالية القوة مقاومة للتحلل المائي، والتي يمكنها مقاومة التآكل الكيميائي والأضرار المادية في البيئات المعقدة. يوفر مركب ملء الأنبوب المخصص حماية مستهدفة للألياف الضوئية، وتجنب توهين الإشارة والأضرار الناجمة عن البثق الخارجي والاهتزاز، مما يضمن نقل البيانات بشكل مستقر.

معايير الامتثال

كابل الألياف الضوئية Orientalfiber الشكل 8 (نوع GYTC8A) يتوافق تمامًا مع معايير الصناعة الدولية والمحلية YD/T 1155 وIEC 60794-1. تخضع جميع المنتجات لفحص صارم للجودة قبل مغادرة المصنع، وتلبية المتطلبات القياسية لمشتريات هندسة الاتصالات العالمية، والتكيف مع معايير العطاءات والتطبيق لمختلف البلدان والمناطق.

المكونات الهيكلية

يتكون الهيكل الكامل لكابل الألياف الضوئية Orientalfiber الشكل 8 من 9 مكونات أساسية، لكل منها موقع وظيفي واضح لضمان الأداء العام للمنتج:

الأسلاك الذين تقطعت بهم السبل
غمد بي
الفيبر
مركب تعبئة الأنبوب
أنبوب فضفاض
مجمع تعبئة الكابلات
عضو القوة المركزية
الألغام المضادة للأفراد
غمد بي

سيناريوهات تطبيق الشكل 8 لكابلات الألياف الضوئية

يستخدم كابل الألياف الضوئية Orientalfiber الشكل 8 على نطاق واسع في مشغلي الاتصالات المحليين والأجانب وأنظمة الاتصالات الإذاعية والتلفزيونية ونقل المعلومات. كما أنها مناسبة لنقل بيانات شبكة المنطقة المحلية، بالإضافة إلى الاتصالات الأمامية الصناعية في الطاقة الكهربائية والنقل بالسكك الحديدية والطرق السريعة وصناعات البنية التحتية الأخرى. إن تصميم المنتج ذاتي الدعم يجعله الكابل البصري المفضل للتركيبات العلوية الخارجية في المناطق الريفية والمسافات الطويلة.

Figure 8 Fiber Optic Cable

المعلمات التقنية

نوع الكابل (زيادة بنسبة 2 ألياف)	عدد الألياف	أنابيب	الحشو	وزن الكابل (المرجع) (كجم / كم)	قوة الشد طويلة / قصيرة الأجل (ن)	مقاومة السحق طويلة / قصيرة الأجل (ن/100 ملم)	نصف قطر الانحناء ثابت/ديناميكي (مم)
GYTC8A-2~6Xn	2~6	1	4	158	وفقا لقطر أسلاك الفولاذ رسول سلك	300/1000	10 د/20 د
GYTC8A-8~12Xn	8 ~ 12	2	3	158
GYTC8A-14~18Xn	14 ~ 18	3	2	158
GYTC8A-20~24Xn	20 ~ 24	4	1	158
GYTC8A-26~30Xn	26 ~ 30	5	0	158
GYTC8A-32~36Xn	32 ~ 36	6	0	167
GYTC8A-38~48Xn	38 ~ 48	4	1	172
GYTC8A-50~60Xn	50 ~ 60	5	0	172

درجة حرارة التخزين/التشغيل: -40 درجة مئوية -+70 درجة مئوية

الخصائص البصرية

نوع الألياف	التوهين (+20 درجة مئوية)				عرض النطاق الترددي		الفتحة العددية	الطول الموجي لقطع الكابل lectcc
نوع الألياف	@ 850 نانومتر	@ 1300 نانومتر	@ 1310 نانومتر	@ 1550 نانومتر	@ 850 نانومتر	@ 1300 نانومتر	الفتحة العددية	الطول الموجي لقطع الكابل lectcc
G.652	---	---	.360.36 ديسيبل/كم	.22 ديسيبل/كم	---	---	---	≥1260 نانومتر
G.655	---	---	.40.40 ديسيبل/كم	.230.23 ديسيبل/كم	---	---	---	≥1450 نانومتر
50/125 ميكرومتر	.33.3 ديسيبل/كم	.21.2 ديسيبل/كم	---	---	≥500 ميجاهرتز · كم	≥500 ميجاهرتز · كم	0.200 ± 0.015 غ	---
62.5/125 ميكرومتر	.53.5 ديسيبل/كم	.21.2 ديسيبل/كم	---	---	≥200 ميجاهرتز · كم	≥500 ميجاهرتز · كم	0.275 ± 0.015 غ	---

ملحوظة:

أ. تشير اللاحقة Xn إلى نوع الألياف

ب. يتم تحديد ترتيبات الألوان للألياف والأنبوب في جدول تحديد الألوان

ج. يجب ألا يتم تخزين الكابل في البيئة الخارجية لأكثر من 6 أشهر من أجل الحفاظ على حالة جيدة لبكرة الكابل

التطبيق: هوائي ذاتي الدعم

Figure 8 Fiber Optic Cable

التعليمات

Q1: ما هي الميزة الأساسية لكابل الألياف الضوئية Orientalfiber الشكل 8 للمشتريات بالجملة؟ A1: يتميز كابل الألياف الضوئية الشكل 8 بهيكل ذاتي الدعم، مما يقلل من تكاليف البناء؛ إنها تعتمد تصميمًا مقاومًا للماء متعدد الطبقات مع ثبات عالي؛ المنتج يلبي المعايير المزدوجة، والشركة المصنعة لديها نظام إنتاج كامل، مما يضمن الإمداد المستقر والجودة المتسقة للمشتريات بكميات كبيرة.

س2: هل كابل الألياف الضوئية بالشكل 8 مناسب للاستخدام الخارجي طويل المدى؟ ج2: نعم. يتمتع المنتج بمقاومة ميكانيكية ودرجة حرارة ممتازة، ويتوافق مع التصميم الهيكلي المقاوم للماء والرطوبة، ويمكن أن يعمل بثبات في بيئات التثبيت العلوية الخارجية طويلة المدى.

س3: هل يدعم كابل الألياف الضوئية الشكل 8 عمليات الشراء المخصصة للمشاريع الهندسية؟ ج3: نعم. باعتبارها شركة مصنعة محترفة للكابلات الضوئية، يمكن لشركة Orientalfiber توفير خدمات تخصيص هيكلية ومعلمات مستهدفة لكابلات الألياف الضوئية الشكل 8 وفقًا للاحتياجات الفعلية لمشاريع المشتريات الهندسية.
