112 124 PLC Splitter

1x12/1 × 24 PLC الحزمة أنبوب الصلب PLC 60x12x4 و 80 × 20 × 4 مم ، مع أنبوب فضفاض 900μm 1.0+0.1/-0M ، SC/APC.مواصفات الأداء:حدودرمزتحديدوحدةرقم القناةالفصل1 × 121 × 24تشغيل الطول الموجي1260 ~ 1650نانومتراختبار الطول الموجي1310/1550نانومترنسبة الطيفية8.333 ٪4.166 ٪%خسارة الإدر......

إرسال استفسار

وصف المنتج

1x12/1 × 24 PLC الحزمة أنبوب الصلب PLC 60x12x4 و 80 × 20 × 4 مم ، مع أنبوب فضفاض 900μm 1.0+0.1/-0M ، SC/APC.

مواصفات الأداء:

حدود	رمز	تحديد		وحدة
رقم القناة	الفصل	1 × 12	1 × 24
تشغيل الطول الموجي		1260 ~ 1650		نانومتر
اختبار الطول الموجي		1310/1550		نانومتر
نسبة الطيفية		8.333 ٪	4.166 ٪	%
خسارة الإدراج 1	il	≤12.5	≤16.0	ديسيبل
التوحيد	يوني	≤1.2	≤1.6	ديسيبل
الخسارة المعتمدة على الاستقطاب	PDL	≤0.35	≤0.40	ديسيبل
خسارة العودة	RL	≥55		ديسيبل
Directivity2	دير	≥55		ديسيبل
المدخلات البصرية	P	100		ميغاواط
نوع الألياف		ITU-T G657 A1 الألياف
نوع الخفي		كل المنفذ ： أبيض 900μm فضفاض
طول الإدخال		1.0 +0.1/-0		m
طول الإخراج		1.0 +0.1/-0		m
الموصل		جميع المنفذ ： SC/APC
علامة الكابل		1x12 plc ： في 、 1、2 ... ... 11 、 12 1x24 PLC ： في 、 1、2 ... ... 23 、 24
بُعد الحزمة (L) × (W) × (H)	PKG	1x12 PLC ： 60x12x4 1x24 PLC ： 80x20x6		مم
درجة حرارة التشغيل	قمة	-40 ~ +85		℃
درجة حرارة التخزين	tst	-40 ~ +85		℃

*ملاحظات: 1. تشمل جميع قيم فقدان الإدراج فقدان الموصل.

خريطة رسم:

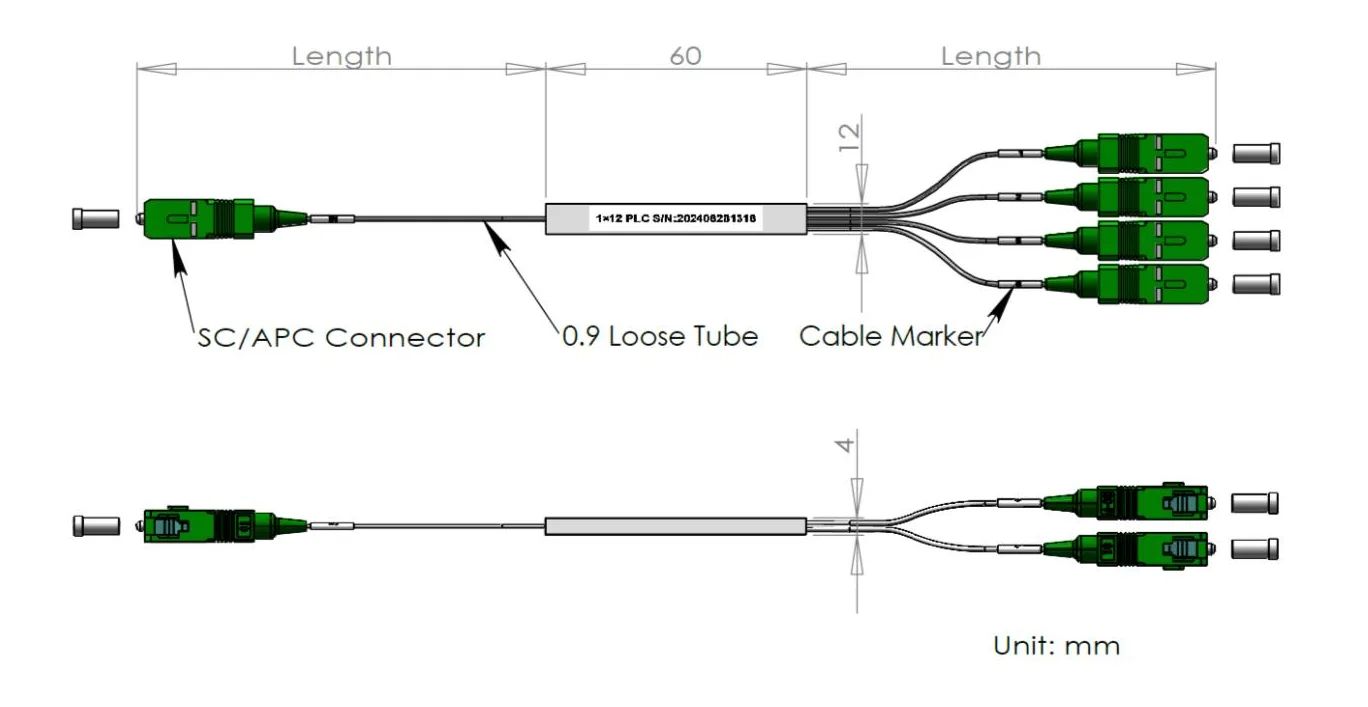

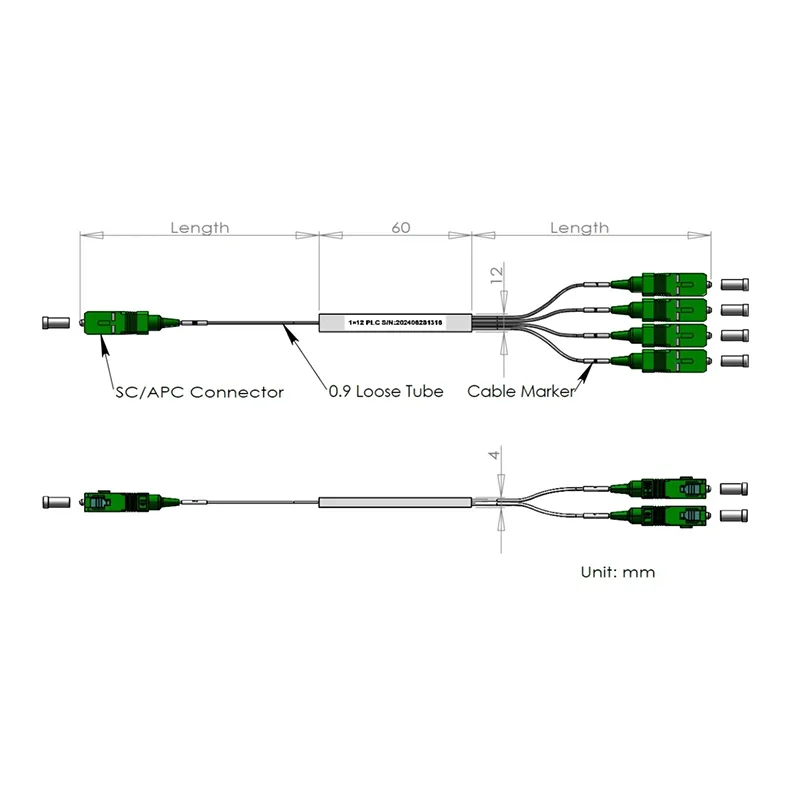

1x12 PLC Splitter

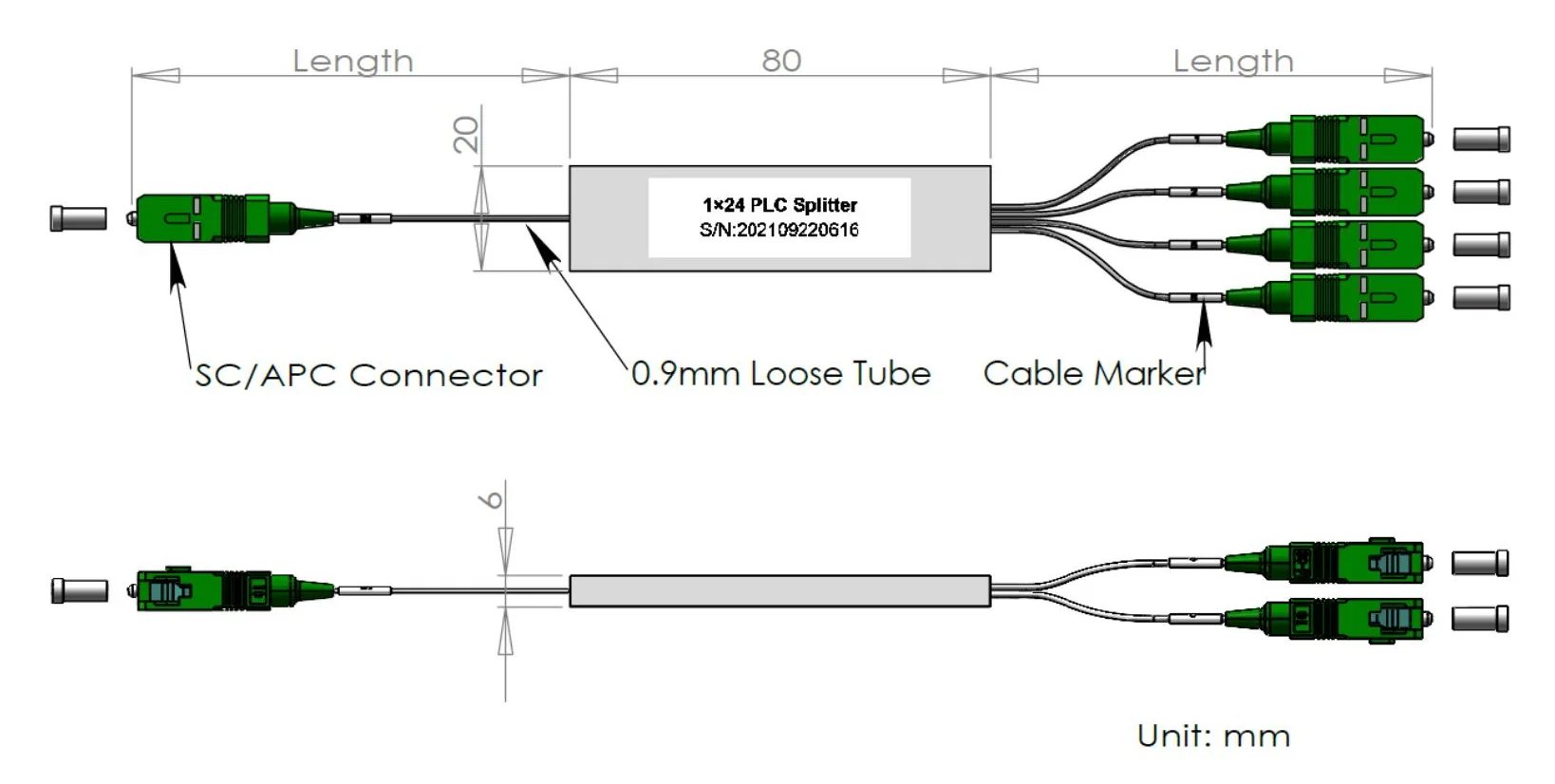

1x24 PLC Splitter

تقرير الاختبار:

1. تقرير الاختبار مع القيم الدقيقة التي سيتم تضمينها في العبوة.

مثال على التقرير: 1x12 Mini 0.9mm PLC ورقة بيانات الفاصل

الطول الموجي العاملة (نانومتر)	1260-1650	تاريخ التفتيش	2024/11/30
P/N:	1x12-0.9-in 1.0m-out 1.0m-scapc	الخطيئة:	21113000001
نوع الألياف	G657A2	طول الألياف (م)	في 1.0 م/خارج> 1.0 م
نوع الموصل	SCIAPC	بُعد الحزمة (مم)	60x12x4
درجة حرارة التخزين	-40 ~+85 ℃	درجة حرارة التشغيل	-40 ~+85 ℃

ltem	(DB)		PDL (DB)		RL (DB)
الطول الموجي (نانومتر)	@1310	@1550	@1310	@1550	@1310	@1550
المواصفات.	max.12.50		max.0.35		≥55
الميناء 1	12.43	12.38	0.14	0.07	يمر	يمر
الميناء 2	12.24	12.35	0.16	0.06	يمر	يمر
الميناء 3	12.22	12.20	0.12	0.07	يمر	يمر
الميناء 4	12.30	12.24	0.04	0.04	يمر	يمر
الميناء 5	12.24	12.25	0.11	0.05	يمر	يمر
الميناء 6	12.35	12.29	0.11	0.01	يمر	يمر
الميناء 7	12.42	12.44	0.21	0.11	يمر	يمر
الميناء 8	12.23	12.18	0.11	0.01	يمر	يمر
الميناء 9	12.27	12.19	0.21	0.10	يمر	يمر
الميناء 10	12.38	12.17	0.02	0.04	يمر	يمر
الميناء 11	12.29	12.21	0.11	0.06	يمر	يمر
الميناء 12	12.42	12.27	0.08	0.07	يمر	يمر
مدخل	نا				نا
الأعلى	12.43	12.44	0.21	0.11	ن/أ
دقيقة.	12.22	12.18	0.04	0.01	ن/أ
متوسط	12.30	12.29	0.13	0.05	نا
التوحيد (≤0.8db)	0.21	0.27	الاتجاهية (DB)		> 55

الكلمات الساخنة: 1*12 1*24 PLC Splitter
